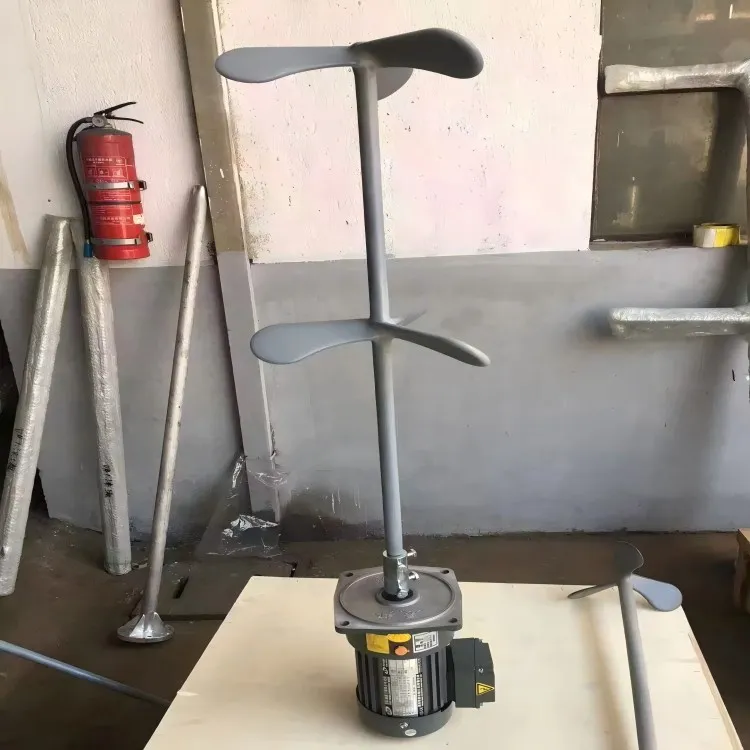

Agitatore verticale industriale

Agitatore verticale industriale

L'agitatore verticale industriale può diluire e sciogliere vari prodotti chimici ed eseguire miscelazioni e agitazioni durante il processo di coagulazione nel trattamento dell'approvvigionamento idrico e del drenaggio. La velocità di agitazione tipica è di 30–130 giri/min.

L'agitatore è dotato di vari tipi di lame, ad esempio il design a-3 lame a strato singolo-e quello a 2 lame a doppio strato. È costituito da telaio, riduttore, giunto, albero di miscelazione, pale e altri componenti. Quando l'acqua grezza e il coagulante fluiscono attraverso il serbatoio di miscelazione, l'agitatore genera una circolazione che consente al coagulante di mescolarsi rapidamente con l'acqua per soddisfare i requisiti del processo di coagulazione.

Il mixer a pale è composto da tre parti principali:

Parte operativa:albero di miscelazione verticale e girante.

Parte di supporto:dispositivo di supporto e basamento della macchina.

Parte guida:motore, riduttore e accessori di collegamento.

L'azionamento del miscelatore è installato nella parte superiore del serbatoio di reazione. Il motore e il riduttore sono collegati tramite flange per una facile installazione e manutenzione. Il motore è di tipo esterno con classe di isolamento F e livello di protezione IP68.

1. Riduttore

Ogni miscelatore è dotato di un riduttore che utilizza un nuovo meccanismo di trasmissione che combina il principio della trasmissione planetaria e un profilo del dente cicloidale a-raggi corti. Questo design offre elevata capacità di carico, elevato rapporto di riduzione, elevata efficienza di trasmissione, rumorosità molto bassa e lunga durata. Il riduttore può funzionare continuamente entro l'intervallo specificato.

Tutti i componenti della trasmissione sono lavorati con precisione-e rettificati per un contatto e una lubrificazione accurati. Il riduttore funziona in modo fluido e silenzioso e non genera alcuna forza assiale aggiuntiva sull'albero di ingresso o di uscita.

La sostituzione del motore, della ruota cicloidale, dei cuscinetti e la manutenzione del sistema di lubrificazione sono convenienti. Il riduttore è dotato di occhiello di sollevamento.

Tutti i cuscinetti di supporto sono-cuscinetti sferici o cilindrici resistenti all'usura, con una durata operativa superiore a 50.000 ore.

I cuscinetti esposti all'esterno sono-lubrificati con grasso, regolati e sigillati con grasso durante l'installazione. I cuscinetti interni e le ruote cicloidali sono lubrificati-a sbattimento o lubrificati continuamente con una pompa dell'olio.

Il riduttore è dotato di un dispositivo anti-perdite di olio-e il normale livello dell'olio viene controllato utilizzando un'astina di livello.

L'albero di uscita è progettato con dimensioni e rigidità sufficienti per sostenere il peso dell'albero motore e della girante, prevenire l'inclinazione dell'albero sotto carico ed evitare il disallineamento degli ingranaggi durante il funzionamento.

2. Albero motore del miscelatore a palette

L'albero motore è realizzato in tubo di acciaio al carbonio e ricotto dopo la produzione. È un albero a sbalzo senza cuscinetto fisso inferiore. La superficie dell'albero è priva di difetti o impurità per garantire resistenza alla fatica e alla corrosione. La sua linearità, verticalità e precisione dimensionale sono rigorosamente mantenute.

La scanalatura della girante consente il movimento verticale della girante con una distanza minima di 150 mm, garantendo che il movimento non interferisca con altri dispositivi.

L'albero del miscelatore è collegato all'albero di uscita del riduttore tramite un giunto a morsetto di tipo D- in acciaio inossidabile, con allineamento completo.

L'albero motore non utilizza uno stabilizzatore e la sua velocità operativa è limitata al 65% della frequenza massima di vibrazione armonica. I calcoli relativi a velocità critica, coppia e forza di flessione considerano pienamente la massa e l'inerzia delle pale e dell'albero rotante.

3. Lame
Le lame sono realizzate in acciaio al carbonio.

4. Motore di azionamento
R. Il motore è un motore a induzione CA orizzontale-a gabbia di scoiattolo. La sua progettazione, produzione e test in fabbrica sono conformi agli standard pertinenti. È di tipo antigoccia-, 380 V (opzionale), tri-fase, 50 Hz e la potenza in uscita non supera la potenza nominale sulla targhetta.
B. Il motore è adatto al funzionamento ad altitudini fino a 3000 m.
C. La potenza del motore può essere selezionata per soddisfare i requisiti specifici del mixer.

5. Materiali e protezione dalla corrosione
I componenti sommersi del miscelatore, compreso l'albero e le giranti, sono realizzati in acciaio al carbonio e trattati per la protezione dalla corrosione.

Meno collegamenti di trasmissione, elevata efficienza meccanica e struttura compatta.

Ingombro ridotto, grande capacità di elaborazione e basso consumo energetico.

Bassi costi di installazione, funzionamento e manutenzione.

Raggiunge l'intensità di miscelazione richiesta entro il tempo di miscelazione specificato, garantendo una miscelazione rapida, uniforme e sufficiente con una bassa perdita di carico. Può inoltre adattarsi alle variazioni di volume dell'acqua, rendendolo adatto ad impianti di trattamento acque di varia capacità.

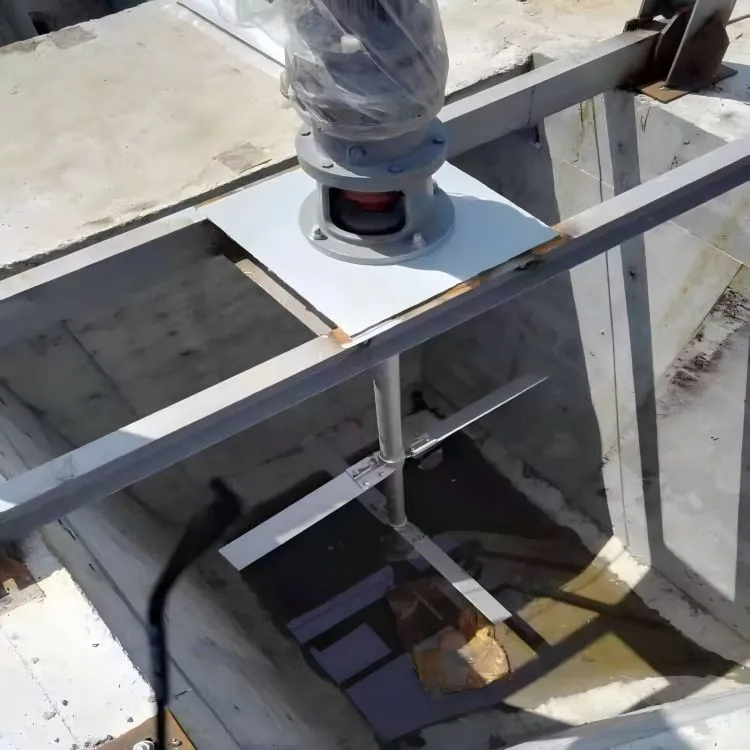

Il miscelatore verticale viene utilizzato per l'agitazione dell'acqua in vasche fanghi, vasche di flocculazione e processi industriali che richiedono la dissoluzione e l'omogeneizzazione di solidi e liquidi.
